空氣能熱泵熱水裝置是利用環境中蘊含的免費熱能來制取熱水,其原理示意如圖1-26所示,能流圖如圖1-27所示。
由圖可見,空氣能熱泵熱水裝置消耗少量電能,從環境等低溫?zé)嵩粗形沾罅棵赓M熱能,并將其溫度升高后用于加熱熱水。以某電動壓縮式熱泵熱水裝置的典型運行參數為例,當環境空氣溫度為10℃、所制取的熱水溫度為45℃時,空氣能熱泵熱水裝置只需消耗1份電能,即可從環境中吸收3.5份低溫?zé)崮?,生?/span>4.5份45℃的熱能來制取熱水。空氣能熱泵熱水器裝置具有如下基本特點(以電動壓縮式熱泵熱水裝置為例):
(1)高效節能
參照圖1-26,根據熱力學第一定律,熱泵熱水裝置滿足:
QH=QL+Wc (1-7)
式中QH熱泵的制熱量,也即用于加熱熱水的熱量,
w;Q.——熱泵從低溫?zé)嵩矗ōh(huán)境空氣、土壤、地下水、海水、城市污水、工商及生活廢熱等)吸收的熱量,
W;Wc—熱泵消耗的電量或功,W。

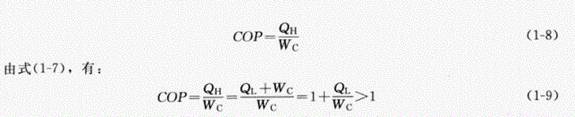

熱泵熱水裝置的性能系數(是熱泵熱水裝置的能源效率或熱效率指標,為熱水獲得的熱能與壓縮機消耗的電能之比,也稱為制熱系數),通常用COP表示,其定義式為:
由式(1-9)可見,熱泵的性能系數恒大于1,通常為3.0~8.0,即熱泵熱水裝置的熱效率通常為300%~800%,而電加熱熱水裝置、燃氣加熱熱水裝置的熱效率一般小于100%,太陽能熱水裝置(太陽能加熱熱水與電輔助加熱熱水之比為2:1時)的
折合熱效率為300%。
(2)可全天候工作
熱泵制取熱水受天氣變化影響較小,晴天、陰雨天、下雪天、夜間等都能源源不斷地高效制取熱水。
(3)占用建筑面積小
熱泵熱水裝置的體積較小,可安排在建筑的任何適宜位置,也不受建筑朝向的影響,適用于各種建筑用戶,尤其是多層或高層建筑用戶。
(4)適用性強
根據用戶需要可采用整體式或分體式結構,系統安裝非常靈活,控制與維護也比較方便。
(5)可利用的免費低溫?zé)嵩炊鄻?/span>
可根據用戶情況靈活選擇空氣、水、土壤、廢熱等各種適宜的免費低溫?zé)嵩础?/span>
(6)使用壽命長
熱泵熱水裝置的使用壽命通常可達15~20年。
(7)安全可靠
熱泵熱水裝置中熱水的加熱是通過換熱器中熱泵工質的冷凝放熱實現的,水電可完全分離。
(8)兼有制冷功能
熱泵熱水裝置在制取熱水的同時,可同時產生0~20℃的冷量,能同時實現熱水供應、空調、除濕和食品冷藏等多種功能。
